Fiber Couped



Vláknová laserová dióda je technológia, ktorá spája laserové diódy s optickými vláknami a používa sa na spájanie laserovej energie z laserových diód na optické vlákna na prenos. Táto technológia spája miniaturizáciu a vysokú účinnosť laserových diód s flexibilitou a schopnosťami optických vlákien prenášať na veľké vzdialenosti-, čím prekračuje obmedzenie, že tradičné lasery musia byť umiestnené tam, kde sa používajú. Proces spájania laserovej diódy s optickým vláknom spočíva v použití série optických prvkov (šošoviek), ktoré pomáhajú pri presnom prispôsobení a zarovnaní priemeru jadra optického vlákna tak, aby sa laser vyžarovaný laserovou diódou spojil s vedením optického vlákna na prenos. Keďže laser vyžarovaný laserovou diódou je divergentný, nulová-bodová vzdialenosť je tiež oveľa väčšia ako priemer jadra optického vlákna, takže na zníženie strát je potrebná šošovka. Vláknová laserová dióda sa široko používa v rôznych scenároch, ktoré vyžadujú zdroje laserového svetla, ako sú bežné čerpacie zdroje pre vláknové lasery alebo polovodičové lasery, ručné laserové kozmetické zariadenia atď. Prostredníctvom prenosu optických vlákien možno vyriešiť problém zmeny smeru lasera v dôsledku jeho silnej kolimácie a zároveň znížiť hmotnosť ručného zariadenia.

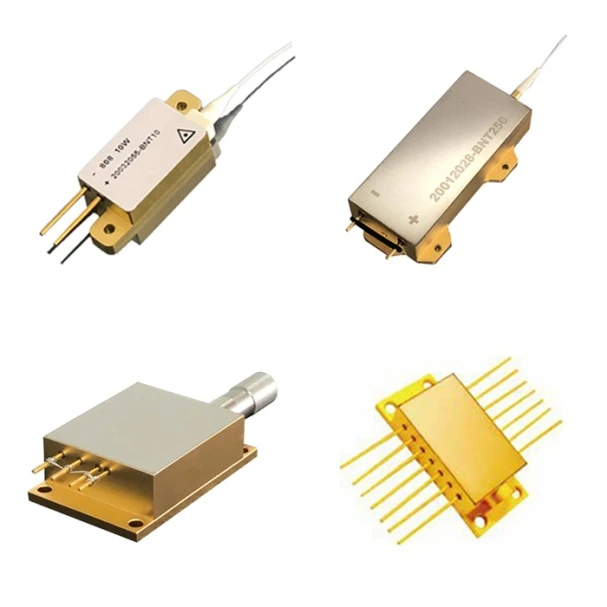

2 kolíky

14pinový motýľ

Viac pinov

Brandnew dodáva laserové diódy s vláknovou väzbou využívajúce profesionálnu technológiu spájania, ktoré majú viacero výhod, napr. kompaktný dizajn, stabilný výstupný výkon, vysoký výkon, vysokú účinnosť a pohodlné balenie. Presné opracovanie a starostlivé zarovnanie všetkých optických prvkov vo vnútri modulu umožňuje pripojenie lúča do optického vlákna. Dostupné v širokom rozsahu vlnových dĺžok (375nm-1940m), s výstupným výkonom od miliWattov po kilowatty z priemerov vlákien od 50 µm a viac. Početné funkcie vrátane konfigurácie zúženia línie a stabilizácie vlnovej dĺžky, ako aj možností monitorovania.

Svetlo vychádzajúce z vlákna má kruhový a rovnomerný profil intenzity.

Umožňuje umiestniť laserové diódy a chladič na diaľku od miesta, kde sa používa laserové svetlo.

Chybné diódové lasery-spojené s vláknom sa dajú jednoducho vymeniť bez zmeny nastavenia zariadenia, v ktorom sa svetlo používa.

Zariadenia s optickými-vláknami možno jednoducho kombinovať s inými-optickými komponentmi.

Multimódová laserová dióda spojená s vláknami

Laserová dióda so stabilizovanou vlnovou dĺžkou vlákna

Jednomódová laserová dióda spojená s vláknami

Laserová dióda spojená s vláknom je technický produkt, ktorý spája laserovú diódu s optickým vláknom. Používa sa na spojenie laserovej energie z laserovej diódy s optickým vláknom na prenos. Táto technológia kombinuje miniaturizáciu a vysokú účinnosť laserovej diódy s flexibilitou a schopnosťami optických vlákien prenášať na veľké vzdialenosti-, čím prekračuje obmedzenia tradičného používania laserov.

Pracovný princíp vláknovej laserovej diódy zahŕňa hlavne generovanie lasera, prenos vlákien, spojovací mechanizmus a kontrolu kvality lúča. Laserová dióda je zariadenie so štruktúrou polovodičového materiálu, ktoré dosahuje zosilnenie svetla za vhodných vonkajších podmienok (ako je vstrekovanie prúdu) a v konečnom dôsledku produkuje laserové svetlo s vysokým-jasom a vysokou-koherenciou. Ako médium pre laserový prenos má optické vlákno významné výhody, ako sú nízke straty, vysoká priepustnosť a odolnosť voči elektromagnetickému rušeniu. Šošovka dokáže presne zaostriť lúč z laserovej diódy na jadro optického vlákna, čím sa dosiahne efektívny prenos optických signálov.

Vláknová laserová dióda sa široko používa pri rezaní, čerpaní, kráse, vedeckom výskume, expozícii LDI a ďalších oblastiach. Môže prenášať laser na vzdialené miesto na použitie, vďaka čomu je koniec svetelného zdroja ľahší a vhodnejší na ručné použitie. Navyše laserová dióda alebo moduly spojené s vláknom môžu efektívne nabudiť pracovné materiály a zlepšiť efektivitu práce bez toho, aby zaberali príliš veľa vnútorného priestoru.

Dôvod, prečo musí byť laserová dióda kolimovaná pred spojením vlákien, je zlepšiť účinnosť spojenia a kvalitu lúča. Kolimácia znamená nastavenie lúča vyžarovaného laserovou diódou na menší uhol divergencie pomocou vláknového kolimátora pre lepšie spojenie s vláknom. Kolimácia môže výrazne zlepšiť účinnosť spojenia, znížiť straty svetelnej energie a zlepšiť kvalitu lúča.

Medzi dôvody kolimačnej laserovej diódy patria najmä tieto aspekty:

Zlepšenie účinnosti spojenia: Kolimácia môže zabezpečiť, že lúč emitovaný laserovou diódou je lepšie zarovnaný s prijímacou koncovou plochou vlákna, čím sa zlepší účinnosť spojenia. Zlepšenie účinnosti spojenia znamená, že do optického vlákna sa efektívne prenáša viac svetelnej energie, čím sa znižuje strata energie.

Zlepšenie kvality lúča: Kolimovaný lúč má menší uhol divergencie, čo znamená, že lúč si môže počas prenosu zachovať lepšiu smerovosť a zaostrenie, čím sa zlepší kvalita lúča. To je dôležité pre aplikácie, ktoré vyžadujú vysoko presné lúče.

Znížte prenosové straty: Kolimovaný lúč môže efektívnejšie využiť prenosovú kapacitu optického vlákna, čím sa zníži prenosové straty spôsobené divergenciou lúča. Toto je obzvlášť dôležité pri prenose na veľké-diaľky, aby sa zabezpečila stabilita a spoľahlivosť signálu.

Konkrétne sa kolimačný proces typicky uskutočňuje pomocou kolimátorov vlákien, čo je technika, ktorá vyrovnáva koncovú plochu optického vlákna s kolimátorom. Funkciou kolimátora je nastaviť koncovú plochu vyžarovania optického vlákna tak, aby bola v súlade so smerom lúča laserovej diódy, čím sa zabezpečí, že lúč môže vstúpiť do optického vlákna s najmenším uhlom divergencie. Tento proces vyžaduje presné nastavenie polohy a uhla vláknového kolimátora, aby sa zabezpečilo optimálne zarovnanie lúča a účinnosť spojenia.



Výstup laserovej diódy vo voľnom priestore je technológia, ktorá využíva svetelné vlny na šírenie vo voľnom priestore (ako je atmosféra a vákuum) na prenos informácií. Vysiela modulované svetelné signály cez vysielač, šíri sa voľným priestorom a je prijímaný a demodulovaný prijímačom, aby sa dosiahol prenos informácií. Prenosovým médiom priestorovej optickej komunikácie je voľný priestor vrátane atmosféry a vákua. Tento spôsob prenosu nevyžaduje fyzické médiá, ale je značne ovplyvnený prostredím, ako sú atmosférické poruchy a poveternostné podmienky. Pokiaľ ide o prenosovú vzdialenosť a schopnosť proti{4}}rušeniu, prenosová vzdialenosť výstupu laserovej diódy vo voľnom priestore je vo všeobecnosti krátka, obmedzená atmosférickými podmienkami a citlivosťou prijímača, ale teoreticky môže dosiahnuť veľmi veľkú šírku pásma. Pokiaľ ide o aplikačné scenáre, výstup laserovej diódy vo voľnom priestore sa používa hlavne v špeciálnych prostrediach, ako je satelitná komunikácia, prieskum hlbokého vesmíru a komunikácia s dronmi.

Požiadajte o cenovú ponuku teraz







Výstup laserovej diódy spojený s vláknom je technológia, ktorá využíva svetelné vlny na šírenie v optických vláknach na prenos informácií. Optické vlákna sú zvyčajne vyrobené z kremenného skla alebo plastu. Prostredníctvom princípu úplného vnútorného odrazu v optických vláknach sa optické signály odrážajú vo vnútri optických vlákien viacnásobne, čím sa dosahuje prenos na-diaľku. Vláknový kolimátor je optický prvok používaný na vstup a výstup. Premieňa divergentné svetlo prenášané z optického vlákna na paralelné svetlo (Gaussov lúč) cez prednú-konvexnú šošovku tak, aby sa svetlo pripájalo do požadovaného zariadenia s maximálnou účinnosťou alebo prijímalo optický signál s maximálnou účinnosťou. Prenosová vzdialenosť výstupu laserovej diódy s vláknovou väzbou môže dosiahnuť stovky kilometrov alebo ešte viac, v závislosti od kvality optického vlákna a technológie zosilnenia signálu. Komunikácia z optických vlákien má navyše silnú-schopnosť proti rušeniu a stabilný prenos. Výstup laserovej diódy spojený s vláknom sa široko používa v pevných alebo mobilných komunikačných sieťach, ako sú telekomunikačné siete, internet a káblová televízia.

Požiadajte o cenovú ponuku teraz





Pokiaľ ide o prenosovú vzdialenosť a schopnosť proti{0}}rušeniu, prenosová vzdialenosť výstupu laserovej diódy vo voľnom priestore je vo všeobecnosti krátka, obmedzená atmosférickými podmienkami a citlivosťou prijímača, ale teoreticky môže dosiahnuť veľmi veľkú šírku pásma. Prenosová vzdialenosť výstupu laserovej diódy s vláknovou väzbou môže dosiahnuť stovky kilometrov alebo ešte viac, v závislosti od kvality optického vlákna a technológie zosilnenia signálu. Komunikácia z optických vlákien má navyše silnú-schopnosť proti rušeniu a stabilný prenos.

Pokiaľ ide o aplikačné scenáre, výstup laserovej diódy vo voľnom priestore sa používa hlavne v špeciálnych prostrediach, ako je satelitná komunikácia, prieskum hlbokého vesmíru a komunikácia s dronmi. Výstup laserovej diódy spojený s vláknom sa široko používa v pevných alebo mobilných komunikačných sieťach, ako sú telekomunikačné siete, internet a káblová televízia.

Kľúčom k predĺženiu životnosti vláknovej{0}}laserovej diódy je správne používanie a údržba. Vláknové-laserové diódy sú technickým produktom, ktorý spája laserovú energiu z laserovej diódy do optického vlákna. Ich životnosť je ovplyvnená mnohými faktormi, vrátane pracovného prostredia, regulácie teploty a ochranných opatrení počas používania.

Po prvé, udržiavanie vhodného pracovného prostredia je dôležitým faktorom pri predlžovaní životnosti laserovej diódy viazanej na vlákna. Laserová dióda je veľmi citlivá na teplotu a príliš vysoké teploty urýchlia starnutie zariadenia, takže na reguláciu teploty je potrebný chladič. Po zapnutí chladiča sa uistite, že prúd vody je plynulý a bez bublín, aby sa zabránilo poškodeniu laserovej trubice spôsobenému bublinami.

Po druhé, nevyhnutnými opatreniami sú aj pravidelná kontrola a údržba zariadenia. Vrátane kontroly, či prietok vody a ochrana pred vodou fungujú správne, či sa okolo vysokonapäťového konektora nenachádzajú nečistoty alebo nie sú príliš blízko kovu, a zabránenie zamrznutiu chladiacej vody v prostredí s nízkou-teplotou, tieto opatrenia môžu účinne predĺžiť životnosť laserovej trubice.

Navyše, rozumné používanie a vyhýbanie sa nadmernému namáhaniu sú tiež kľúčom k predĺženiu životnosti vláknovej laserovej diódy. Počas používania je potrebné dávať pozor, aby ste neprekročili maximálny výkon a prúd špecifikovaný zariadením, aby ste predišli predčasnému starnutiu zariadenia v dôsledku nadmerného namáhania.

Dodržiavanie správnych postupov inštalácie a prevádzky je tiež základom pre zabezpečenie dlhodobej{0}}stabilnej prevádzky vláknovej laserovej diódy. Správna inštalácia môže znížiť škody spôsobené nesprávnou obsluhou, zatiaľ čo dodržiavanie prevádzkových postupov môže zabrániť poruchám zariadenia spôsobeným nesprávnou obsluhou.

Tvar výstupného lúča optického vlákna zvyčajne závisí od typu vlákna a konkrétnej aplikácie. ‌ Tvar výstupného lúča z optického vlákna môže byť multi-režimový alebo jednorežimový-. Špecifické tvary zahŕňajú kruhové, eliptické atď., v závislosti od konštrukcie a podmienok použitia optického vlákna.

Typ vlákna má významný vplyv na tvar lúča. Tvar lúča ‌multimodového vlákna‌ je zvyčajne rozdielnejší, pretože svetlo sa pohybuje po rôznych dráhach v multimódovom vlákne, čím vytvára viacero režimov. Tieto režimy spôsobia, že lúč sa bude šíriť rýchlejšie počas šírenia a tvar lúča bude zložitejší. Naproti tomu jedno-režimové optické vlákno umožňuje šírenie iba jedného režimu, takže tvar lúča je koncentrovanejší a vzdialenosť šírenia je dlhšia, vďaka čomu je vhodné pre aplikácie vyžadujúce prenos na-diaľku.

Výstup tvaru lúča optického vlákna je tiež ovplyvnený konštrukciou vlákna a podmienkami použitia. Napríklad technológia spájania vlákien môže tvarovať výstup svetelného lúča z vlákna do kruhového alebo iného špecifického tvaru, aby vyhovoval rôznym požiadavkám aplikácie. Úpravou numerickej apertúry vlákna a prenosovej vlnovej dĺžky možno optimalizovať zaostrenie a tvar lúča. Okrem toho distribúcia indexu lomu optického vlákna ovplyvní aj spôsob šírenia a tvar svetelného lúča. Vlákno so stupňovitým indexom lomu a vlákno so stupňovitým indexom lomu majú rozdielny prenos lúča‌.

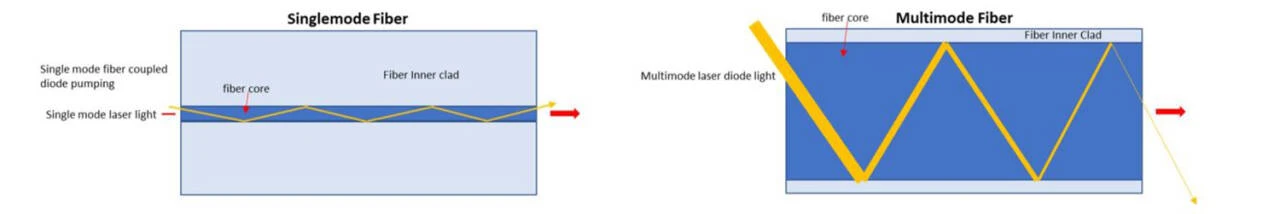

Hlavným rozdielom medzi laserovou diódou s jedným režimom a laserovou diódou s viacvidovým vláknom sú rôzne typy optických vlákien, ktoré podporujú. Jednovidová laserová dióda spojená s vláknom je vhodná pre jednovidové optické vlákna, zatiaľ čo laserová dióda s viacvidovými vláknami je vhodná pre viacvidové optické vlákna.

Charakteristiky jednovidových laserových diód s optickými vláknami zahŕňajú:

Prispôsobivosť typu vlákna: Laserová dióda s jedným režimom vlákna je špeciálne navrhnutá pre jednovidové optické vlákna, ktoré majú malý priemer poľa a priemer jadra, zvyčajne medzi 8 a 10 mikrónov, a môžu prenášať jeden optický režim s veľkou šírkou prenosového pásma a dlhou prenosovou vzdialenosťou.

Charakteristiky prenosu: Jednovidová laserová dióda s optickými vláknami dokáže zachovať integritu režimu optických signálov a znížiť straty pri prenose a sú vhodné pre komunikačné systémy s optickými vláknami na veľké{0}}vysoké vzdialenosti-.

Aplikačné scenáre: Vďaka vynikajúcemu prenosovému výkonu jednovidovej laserovej diódy spojenej s vláknom sa široko používajú v oblastiach optického merania a testovania, ako sú metropolitné siete a chrbticové siete, ktoré vyžadujú vysokú presnosť a vysokú stabilitu.

Charakteristiky multimódovej laserovej diódy spojenej s vláknom zahŕňajú:

Prispôsobivosť typu vlákna: Multimódová laserová dióda spojená s vláknom je vhodná pre multimódové vlákno, ktoré má väčší priemer jadra, zvyčajne medzi 50 a 400 mikrónov, a môže prenášať viacero svetelných režimov.

Charakteristiky prenosu: Hoci má multimódová laserová dióda s optickými vláknami nízke výrobné náklady a ľahko sa spája, je vhodná pre komunikačné systémy s optickými vláknami na krátke{0}}vzdialenosti s nízkou-rýchlosťou. V dôsledku prenosu viacerých svetelných režimov sa však môžu vyskytnúť problémy, ako je rozptyl vidov, čo má za následok zníženie kvality signálu.

Aplikačné scenáre: Multimódová laserová dióda s optickými vláknami je vhodnejšia pre komunikačné systémy s optickými vláknami na krátke{0}}vzdialenosti s nízkou{1}}rýchlosťou, ako sú miestne siete.

Stručne povedané, hlavný rozdiel medzi laserovou diódou s jedným režimom vlákna a laserovou diódou s viacerými režimami spojenými s vláknom spočíva v tom, že podporujú rôzne typy optických vlákien. Jednovidová laserová dióda s optickým vláknom je vhodná pre systémy s vysokorýchlostným optickým vláknom na dlhé{1}}vzdialenosti, zatiaľ čo multimódová laserová dióda s optickým vláknom je vhodná pre komunikačné systémy na krátke-vlákno s nízkou-rýchlosťou.

Technológia stabilizovanej vlnovej dĺžky vláknovej laserovej diódy je technológia, ktorá zabezpečuje, že vlnová dĺžka svetla vyžarovaného laserovou diódou zostáva stabilná. Prostredníctvom uzamknutia vlnovej dĺžky možno zabezpečiť, aby výstupná vlnová dĺžka lasera zostala nezmenená v určitom rozsahu a nebola ovplyvnená faktormi prostredia, ako sú zmeny teploty.

Technológia stabilizovanej vlnovej dĺžky vláknovej laserovej diódy sa spolieha hlavne na objemovú Braggovu mriežku (VBG) a ďalšie súvisiace technológie. VBG znižuje citlivosť na okolitú teplotu a vibrácie prostredníctvom reflexnej Braggovej mriežky (R-VBG), čím sa dosahuje stabilita vlnovej dĺžky a kompresia šírky čiary vysokovýkonných polovodičových laserov. Táto technológia vyberá mechanizmus spätnej väzby tak, že svetelná vlna vyžarovaná každou jednotkou vo vonkajšej dutine laserového poľa je selektívne privádzaná späť do susednej jednotky, čím sa dosiahne fázové uzamknutie vonkajšej dutiny laserového poľa, čím sa výrazne zlepší kvalita a stabilita výstupu lúča. Stabilizovaná vlnová dĺžka je široko používaná, najmä v aplikáciách, ktoré vyžadujú vysokú presnosť a stabilitu. Napríklad pri laserovom spracovaní, medicínskych aplikáciách a komunikačných systémoch môže laserová dióda stabilizovaná vlnovou dĺžkou poskytnúť spoľahlivejší a konzistentnejší výkon, čím sa zabezpečí stabilná prevádzka systému a výstup vysokej-kvality. Okrem toho sa technológia stabilizovaná vlnovou dĺžkou používa aj v komunikačných systémoch s optickými vláknami na zabezpečenie stability a spoľahlivosti prenosu signálu.

TEC (termoelektrický chladič) vo vláknovej laserovej dióde sa používa hlavne na reguláciu teploty lasera, aby sa zabezpečil stabilný výkon lasera. TEC udržiava kľúčové parametre, ako je vlnová dĺžka lasera, optický výkon a účinnosť, v rámci prednastaveného rozsahu reguláciou teploty, čím zlepšuje celkový výkon a spoľahlivosť systému.

Fotodióda vo vláknovej laserovej dióde sa používa hlavne na príjem a detekciu optických signálov, ako aj na poskytovanie spätnoväzbových riadiacich signálov. Fotodióda sa používa na príjem optických signálov prenášaných optickými vláknami a ich premenu na elektrické signály. Táto konverzia je založená na fotoelektrickom efekte, to znamená, že energia fotónov excituje prechody elektrónov na generovanie prúdu, čím sa realizuje detekcia optických signálov. Prostredníctvom detekovaného optického signálu môže fotodióda poskytnúť spätnoväzbový signál na riadenie výstupného výkonu a stability laserovej diódy. To pomáha zabezpečiť kvalitu a účinnosť laserového výstupu. ‌

Termistor v laserovej dióde spojenej s vláknom sa používa hlavne na reguláciu teploty a ochranu. Ako teplotný senzor môžu termistory monitorovať teplotu laserových diód, aby sa zaistilo, že pracujú v rámci normálneho rozsahu prevádzkových teplôt a spúšťajú ochranné mechanizmy, keď je teplota príliš vysoká, aby sa zabránilo poškodeniu zariadenia‌

Červený zameriavací lúč v laserovej dióde spojenej s vláknom sa používa hlavne na indikáciu zaostrenia, pomáha nastaviť prenosovú dráhu lasera a presné polohovanie.

Medzi hlavné výhody odnímateľného vlákna v laserovej dióde patrí ľahká údržba a výmena, zvýšená flexibilita a životnosť zariadenia. ‌

Po prvé, odnímateľná konštrukcia optického vlákna uľahčuje údržbu a výmenu. Keď sa optické vlákno poškodí alebo je potrebné ho upgradovať, užívateľ môže optické vlákno jednoducho vybrať a vymeniť bez nutnosti zložitých opráv celého zariadenia, čím ušetrí čas a náklady. ‌

Po druhé, tento dizajn zlepšuje flexibilitu zariadenia. Keďže optické vlákno je možné odpojiť, používatelia si môžu vybrať rôzne typy alebo špecifikácie optického vlákna podľa rôznych požiadaviek aplikácie bez toho, aby museli kupovať celé zariadenie, čo je užitočné najmä v prípadoch, keď sa scenáre použitia líšia. ‌

Nakoniec, odnímateľný dizajn optického vlákna tiež pomáha zvyšovať životnosť zariadenia. Pravidelnou výmenou optického vlákna je možné predísť tomu, aby bol výkon celého systému ovplyvnený starnutím alebo poškodením optického vlákna, čím sa predlžuje životnosť zariadenia. ‌

Brandnew Technology, jeden z popredných výrobcov a dodávateľov diódových laserov v Číne, má profesionálnu továreň, ktorá vyrába vysoko kvalitný vláknový diódový laser, vláknovú diódu, vláknový laser, multimódový vláknový laser, jednorežimový vláknový laser a predáva za konkurencieschopnú cenu. Vitajte vo veľkoobchode s našimi výrobkami vyrobenými v Číne.
